دریل ستونی

دریل ستونی که گاهی به آن دریل ایستاده یا پایه دار نیز گفته می‌شود، ابزاری است که در کارگاه‌های چوب، فلز و ساخت‌وساز کاربرد وسیعی دارد و به دلیل دقت، قدرت و تکرارپذیری بالا، جایگاه ویژه‌ای پیدا کرده است. این دستگاه ساده اما فوق‌العاده کاربردی، برای ایجاد سوراخ‌های دقیق و یکنواخت طراحی شده و کارهایی را ممکن می‌سازد که با دریل‌های دستی هرگز قابل دستیابی نیستند. در این مقاله جامع، به بررسی تمام جزئیات دریل ستونی، از اجزا و مکانیزم عمل تا کاربردهای پیشرفته و نکات ایمنی، خواهیم پرداخت.

مبانی مکانیکی دریل ستونی: قلب تپنده دستگاه

دریل ستونی در ظاهر ممکن است یک ماشین ساده به نظر برسد، اما مهندسی دقیقی پشت عملکرد آن نهفته است.

موتور و مکانیزم انتقال قدرت

در قسمت پشتی مونتاژ اصلی دستگاه، یک موتور تعبیه شده است. این موتور از طریق مجموعه‌ای از قرقره‌ها و تسمه‌ها به محور اصلی دریل متصل می‌شود.

تنظیم سرعت چرخش مته

یکی از ویژگی‌های کلیدی دریل ستونی، قابلیت تنظیم سرعت چرخش مته است. این تنظیم سرعت با تغییر آرایش تسمه‌ها روی قرقره‌ها انجام می‌شود. اکثر مدل‌ها دارای یک نمودار راهنمای مفید در داخل دستگاه هستند که نشان می‌دهد کدام ترکیب از تسمه‌ها و قرقره‌ها چه سرعتی را فراهم می‌کند.

به عنوان مثال، یک مدل می‌تواند سرعت چرخش را از حدود 340 دور در دقیقه (RPM) تا 2800 دور در دقیقه تنظیم کند. این طیف وسیع سرعت، امکان کار با مواد مختلف و مته‌های گوناگون را فراهم می‌کند.

سه نظام (چاک) و مکانیزم نگهداری مته

در قسمت پایین مجموعه دریل، سه نظام (Chuck) قرار دارد. این قسمت وظیفه نگهداری مته را بر عهده دارد و برای کسانی که با دریل‌های دستی کار کرده‌اند، کاملاً آشناست.

انواع سه نظام

سه نظام دریل‌های ستونی نیز مانند برخی دریل‌های دستی، با استفاده از یک کلید مخصوص (key) باز و بسته می‌شود. برای نصب مته، آن را داخل سه نظام قرار داده و با کلید محکم می‌کنید.

با این حال، برخی مدل‌های جدیدتر نیز وجود دارند که دارای سه نظام بدون کلید (keyless Chucks) هستند که تنها با چرخش دست می‌توان آن‌ها را محکم کرد. انتخاب نوع سه نظام به ترجیح کاربر و سهولت استفاده بستگی دارد.

کوییل و تنظیم عمق سوراخکاری

مجموعه‌ای که مته را بالا و پایین می‌برد، کوییل (Quill) نامیده می‌شود. این مکانیزم به شما امکان می‌دهد مته را به صورت کاملاً عمودی و مستقیم به داخل قطعه کار هدایت کنید.

تنظیم عمق سوراخکاری

یکی از قابلیت‌های حیاتی دریل ستونی، تنظیم عمق سوراخکاری است. در سمت چپ ستون دستگاه، یک پیچ تنظیم عمق (screw type stop) وجود دارد. با چرخاندن این پیچ، می‌توانید عمق مورد نظر برای سوراخکاری را تنظیم کنید.

با تنظیم عمق، حرکت کوییل محدود می‌شود و مته دقیقاً تا عمق مشخص شده پایین می‌رود. این ویژگی برای ایجاد سوراخ‌هایی با عمق محدود، مانند سوراخ‌های پیش‌دریل یا “کانتربور” (counterbore)، بسیار کاربردی است؛ جایی که نمی‌خواهید سوراخ کاملاً از قطعه عبور کند.

این قابلیت تضمین می‌کند که تمام سوراخ‌های شما دارای عمق یکسانی باشند، که برای پروژه‌هایی مانند نصب قفسه با پین‌های یکسان بسیار مهم است.

انواع دریل ستونی: ایستاده و رومیزی

دریل‌های ستونی در دو نوع اصلی موجود هستند که بر اساس نحوه استقرارشان نام‌گذاری می‌شوند:

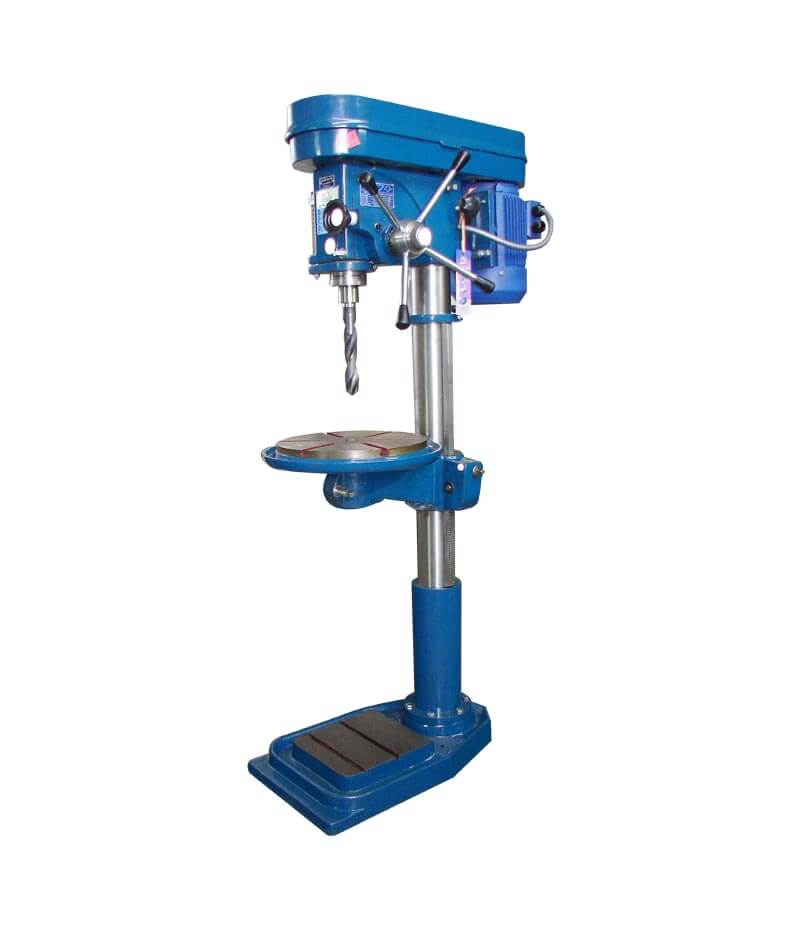

دریل ستونی ایستاده (Floor-type drill press)

همانطور که از نامش پیداست، این مدل روی زمین قرار می‌گیرد و دارای پایه‌ای بلند است. مزیت اصلی مدل‌های ایستاده، ظرفیت بسیار بیشتر است. این بدان معناست که میز کار را می‌توان تا ارتفاع بسیار پایین‌تری تنظیم کرد، که امکان قرار دادن قطعات کار بزرگ‌تر بین میز و مته را فراهم می‌آورد. این مدل‌ها معمولاً برای کارهای سنگین‌تر و پروژه‌های با ابعاد بزرگ‌تر مناسب هستند.

دریل ستونی رومیزی (Bench-top drill press)

این نوع دریل دارای یک پایه در ارتفاع میز است و باید روی یک میز کار (bench) قرار گیرد. دریل‌های رومیزی معمولاً کم‌هزینه‌تر هستند. برای اکثر کارهای چوبی و پروژه‌های خانگی، یک دریل ستونی رومیزی کاملاً کافی است و می‌تواند گزینه مناسبی برای شروع کار با دریل ستونی باشد.

میز کار دریل ستونی و تنظیمات آن

میز کار دریل ستونی یک جزء حیاتی است که پایداری و دقت در حین سوراخکاری را فراهم می‌کند.

تنظیم ارتفاع میز

در اکثر دریل‌های ستونی، یک مکانیزم چرخ‌دنده (geared assembly) با یک دسته وجود دارد که با چرخاندن آن، می‌توانید ارتفاع میز را به دلخواه تنظیم کنید. پس از تنظیم ارتفاع، می‌توانید دسته را محکم کنید تا میز در جای خود قفل شود.

قابلیت‌های حرکتی میز

علاوه بر تنظیم ارتفاع، میز قابلیت‌های حرکتی دیگری نیز دارد:

• محور گردان (Pivot): میز می‌تواند از مسیر حرکت مته به کنار برود، که در برخی مواقع برای جابجایی قطعات بزرگ یا دسترسی آسان‌تر به سایر قسمت‌های دستگاه مفید است.
• قابلیت کج شدن (Tilt): با باز کردن یک پیچ در قسمت پایین، می‌توانید میز را به طرفین کج کنید. یک گیج (gauge) یا درجه‌بندی معمولاً روی دستگاه وجود دارد که میزان کج شدن میز را نشان می‌دهد. این ویژگی برای ایجاد سوراخ‌های زاویه‌دار (angled holes) کاربردی است.
• قابلیت چرخش (Rotate): یک کنترل نهایی در پایین میز وجود دارد که به شما امکان می‌دهد میز را به دور ستون دستگاه بچرخانید.

محدودیت‌های میز استاندارد و ارتقاء برای نجاری

با وجود تمام قابلیت‌های ذکر شده، میز استاندارد دریل ستونی یک نقطه ضعف محسوب می‌شود، خصوصاً برای کارهای چوبی. این طراحی عمدتاً برای فلزکاری مناسب است، جایی که دریل ستونی در ابتدا مورد استفاده قرار می‌گرفت. اگر می‌خواهید دریل ستونی خود را برای نجاری بهینه کنید، یکی از بهترین کارهایی که می‌توانید انجام دهید، اضافه کردن یک میز کار سفارشی (Drill press table) است. مجله “Wood Magazine” قبلاً چنین میزی را معرفی کرده بود که مزایای متعددی دارد.

مزایای میز کار سفارشی برای نجاری

• سطح کار بسیار بزرگ‌تر: این ویژگی به شما امکان می‌دهد قطعات کار بزرگ‌تر را به راحتی پشتیبانی کنید، که در ساخت کابینت یا پروژه‌های مشابه بسیار مهم است.
• وجود حصار یا گونیا (Fence): یکی از بهترین ویژگی‌های این میزهای سفارشی، وجود یک حصار قابل تنظیم است که می‌توانید آن را در جای خود محکم کنید. این حصار به شما اجازه می‌دهد تا قطعات کار را در امتداد آن حرکت دهید و سوراخ‌هایی با فاصله یکنواخت و دقیق از لبه قطعه کار ایجاد کنید. به عنوان مثال، می‌توانید سوراخ‌هایی را در فواصل مشخص در طول یک تخته برای پین‌های قفسه ایجاد کنید.
• افزایش ایمنی: استفاده از حصار ایمنی کار شما را نیز بهبود می‌بخشد. اگر مته به هر دلیلی در قطعه کار گیر کند، قطعه به دلیل اینکه به حصار فشرده شده است، نخواهد چرخید و از آسیب جلوگیری می‌شود.
• بال‌های قابل گسترش (Extendable wings): برخی از این میزها حتی دارای بال‌های قابل گسترش هستند که می‌توانید روی آن‌ها بلوک‌های توقف (stop blocks) نصب کنید. این بلوک‌ها به شما کمک می‌کنند تا قطعه کار را به دقت در یک موقعیت مشخص قرار دهید و سوراخ‌ها را همیشه در یک مکان مشخص روی چندین قطعه کار تکرار کنید.

کاربردهای عملی و ترفندهای دریل ستونی

استفاده از دریل ستونی، با وجود ظاهر پیچیده‌اش، در عمل بسیار ساده است. بیایید چند مثال کاربردی و ترفند مفید را بررسی کنیم:

1. سوراخکاری دقیق برای پین‌های قفسه

فرض کنید می‌خواهید در یک صفحه کناری کابینت، سوراخ‌هایی برای پین‌های قفسه ایجاد کنید.

• ابتدا فواصل مورد نظر برای پین‌ها را روی قطعه کار علامت‌گذاری کنید.
• اولین علامت را زیر مته دریل ستونی قرار دهید.
• ممکن است متوجه شوید که دسته تنظیم ارتفاع کوییل به حصار میز سفارشی شما برخورد می‌کند. نگران نباشید! این دسته‌ها به همین دلیل طراحی شده‌اند که به راحتی باز شوند و امکان حرکت کامل کوییل را فراهم کنند. کافی است دسته را باز کرده و آن را کنار بگذارید.
• سپس حصار را در موقعیت مناسب قرار داده و آن را محکم کنید.
• حال می‌توانید شروع به سوراخکاری کنید.
• چون نمی‌خواهید این سوراخ‌ها کاملاً از قطعه عبور کنند، از پیچ تنظیم عمق استفاده کنید. به عنوان مثال، آن را برای عمق یک چهارم اینچ تنظیم کنید. با این کار، مته دقیقاً تا این عمق پایین می‌رود و تمام سوراخ‌ها دارای عمق یکسانی خواهند بود.
• می‌توانید به همین ترتیب، قطعه را حرکت داده و سوراخ‌های بعدی را با دقت و تکرارپذیری بالا ایجاد کنید.

2. سوراخکاری از طریق قطعه کار و استفاده از تخته پشتیبان

اگر قصد دارید سوراخی را کاملاً از قطعه کار عبور دهید، باید پیچ تنظیم عمق را بالا ببرید تا از مسیر خارج شود. اما نکته مهم اینجاست که هرگز نباید مستقیماً به داخل میز دریل ستونی سوراخ کنید.

محافظت از میز با بکربورد

برای جلوگیری از آسیب به میز دستگاه، همیشه یک قطعه تخته اضافی یا “بکربورد” (backerboard) را زیر قطعه کار خود قرار دهید. با این کار، هنگامی که مته از قطعه کار شما عبور می‌کند، وارد تخته پشتیبان می‌شود و نه میز ارزشمند دریل ستونی شما.

مزیت مهم تخته پشتیبان

علاوه بر محافظت از میز، استفاده از تخته پشتیبان باعث می‌شود که پشت سوراخ‌های شما تمیز و بدون پاره‌شدگی (tear-out) باشد. این امر به خصوص در نجاری، برای حصول نتایج حرفه‌ای بسیار حیاتی است.

3. تبدیل دریل ستونی به سنباده غلطکی (Drum Sander)

یکی از ترفندهای جالب و کاربردی دریل ستونی، قابلیت تبدیل آن به یک سنباده غلطکی است. شما می‌توانید به جای مته، یک سنباده غلطکی (drum sander) را در سه نظام دریل ستونی قرار دهید. با این کار، دریل ستونی شما به یک ابزار قدرتمند برای سنباده‌زنی منحنی‌ها تبدیل می‌شود.

مثال کاربردی

فرض کنید یک قطعه کار با برش‌های منحنی دارید (مثلاً با اره مویی یا اره عمودبر برش داده‌اید) و می‌خواهید لبه‌های آن را دقیقاً تا خطوط طراحی سنباده بزنید. انجام این کار به صورت دستی بسیار خسته‌کننده و احتمالاً غیردقیق خواهد بود. با استفاده از سنباده غلطکی در دریل ستونی، می‌توانید این کار را با دقت و سرعت انجام دهید.

تکنیک سنباده‌زنی

در ابتدا می‌توانید قطعه کار را آزادانه (freehand) روی سنباده حرکت دهید تا از کل سطح غلطک سنباده‌زنی استفاده کنید. اما زمانی که به نزدیکی خطوط طرح خود رسیدید و می‌خواهید یک لبه 90 درجه نسبت به سطح قطعه داشته باشید، تکنیک متفاوتی وجود دارد:

• یک قطعه چوب با لبه صاف را به عنوان حصار موقت، درست در مقابل غلطک سنباده‌زنی محکم کنید.
• قطعه کار خود را بین حصار و غلطک قرار دهید.
• میز دریل را بالا ببرید تا غلطک سنباده را بگیرد.
• حالا می‌توانید با تکیه دادن قطعه کار به این حصار، سنباده‌زنی را به پایان برسانید. این کار باعث می‌شود که لبه نهایی شما کاملاً قائم و 90 درجه نسبت به سطح قطعه باشد.
• تنها نقطه ضعف این روش این است که در این حالت، شما تنها از بخش کوچکی از سطح غلطک سنباده‌زنی استفاده می‌کنید. با این حال، نتیجه یک سطح صاف و گونیا خواهد بود.

4. برش دایره‌های بزرگ: کاترهای بالدار و اره سوراخ‌کن

یکی از نقاط قوت دریل ستونی، توانایی آن در استفاده از مته‌ها و ابزارهایی است که استفاده از آن‌ها در دریل دستی دشوار یا ناامن است. ابزارهای زیر نمونه‌هایی از این موارد هستند که برای برش دایره‌های بزرگ طراحی شده‌اند:

کاتر بالدار (Wing Cutter)

این ابزار که به آن “دایره بُر” نیز می‌گویند، به دور محور خود می‌چرخد و دایره‌های کاملاً گرد را برش می‌دهد. این کاترها بسیار قابل تنظیم هستند؛ با تنظیم بازوی آن‌ها به سمت داخل یا خارج، می‌توانید دایره‌هایی با اندازه‌های نسبتاً بزرگ برش دهید.

نکات ایمنی و تنظیمات

هنگام استفاده از کاتر بالدار، ایمنی از اهمیت بالایی برخوردار است. در برخی موارد، ممکن است نتوانید از حصار میز استفاده کنید (مثلاً اگر قطعه کار خیلی بزرگ باشد و به عقب امتداد یابد). در این شرایط، اطمینان حاصل کنید که قطعه کار به هیچ وجه حرکت نمی‌کند و دست‌هایتان را از ناحیه چرخش دور نگه دارید.

• قفل کردن و گیره زدن: برای جلوگیری از حرکت قطعه کار، آن را به صورت کاملاً محکم با گیره (clamp) به میز ببندید.
• تخته پشتیبان: حتماً یک تخته پشتیبان را بین میز دریل و قطعه کار قرار دهید تا وقتی کاتر از قطعه عبور می‌کند، به میز شما آسیبی وارد نشود.
• قفل کردن میز: اطمینان حاصل کنید که میز دستگاه نیز در جای خود قفل شده است.
• سرعت پایین: کاترهای بالدار باید با سرعت‌های بسیار پایین کار کنند. رعایت این نکات باعث می‌شود یک سوراخ کاملاً دایره‌ای شکل داشته باشید. از برش‌های دایره‌ای که از داخل قطعه خارج می‌شوند نیز می‌توان برای ساخت چرخ‌های اسباب‌بازی یا موارد مشابه استفاده کرد.

اره سوراخ‌کن (Hole Saws)

نوع دیگری از مته‌های بزرگ هستند که دریل‌های ستونی به راحتی آن‌ها را اداره می‌کنند و برای برش دایره استفاده می‌شوند. بر خلاف کاترهای بالدار، اره‌های سوراخ‌کن قابل تنظیم نیستند و در قطرهای ثابت موجود هستند.

ساختار

اگر به دندانه‌های آن نگاه کنید، متوجه می‌شوید چرا به آن‌ها “اره سوراخ‌کن” می‌گویند؛ آن‌ها شبیه مجموعه‌ای از دندانه‌های اره در اطراف محیط هستند که یک مته کوچک در مرکز برای هدایت دارند.

نکات ایمنی

دندانه‌های تهاجمی اره سوراخ‌کن می‌توانند قطعه کار را بگیرند و باعث چرخش آن شوند، مگر اینکه قطعه کار کاملاً محکم به میز گیره زده شده باشد. بنابراین، همیشه قطعه کار خود را به صورت محکم در جای خود ثابت کنید.

سرعت پایین

اره‌های سوراخ‌کن نیز مانند کاترهای بالدار باید با سرعت پایین کار کنند.

چرا دریل ستونی؟ مقایسه با دریل دستی

هنگامی که دریل ستونی را با جایگزین احتمالی آن، یعنی دریل دستی مقایسه می‌کنید، عملاً هیچ مقایسه‌ای وجود ندارد. دریل ستونی مزایای بسیار زیادی را ارائه می‌دهد که آن را به ابزاری بی‌بدیل در کارگاه تبدیل می‌کند:

• قدرت بیشتر: دریل ستونی از قدرت بسیار بیشتری برخوردار است که امکان کار با مواد سخت‌تر و مته‌های بزرگ‌تر را فراهم می‌کند.
• دقت بی‌نظیر: قابلیت تنظیم عمق دقیق، نگه داشتن مته کاملاً عمود و استفاده از حصار و گیره‌ها، دقت سوراخکاری را به حداکثر می‌رساند.
• تکرارپذیری بالا: با استفاده از تنظیمات عمق و حصار، می‌توانید هزاران سوراخ را با ابعاد و موقعیت‌های کاملاً یکسان ایجاد کنید. این ویژگی در تولید سری و پروژه‌هایی که نیاز به چندین سوراخ مشابه دارند، حیاتی است.

نحوه کار دریل ستونی

بر اساس سیستم چرخشی اسپیندل طراحی شده است. نیروی برق موتور را چرخانده، این چرخش از طریق تسمه و پولی‌ها یا گیربکس به اسپیندل منتقل می‌شود. مته در سه نظام قرار گرفته و با استفاده از اهرم، اسپیندل (و مته) به سمت قطعه کار پایین آورده می‌شود. عمق نفوذ نیز قابل تنظیم است. در مدل‌های اتوماتیک، سوراخکاری می‌تواند به صورت خودکار با تنظیم برنامه انجام شود.

خرید دریل ستونی

• نوع دستگاه: ابتدا تصمیم بگیرید که دریل ستونی رومیزی برای شما مناسب‌تر است یا ثابت (زمینی)، با توجه به فضای کار، نیاز به جابجایی و نوع کاربری (سبک/سنگین).
• توان دستگاه: توان بالاتر (بر حسب وات) نشان‌دهنده قدرت بیشتر و قابلیت سوراخکاری مواد سخت‌تر و با مته‌های بزرگتر است. برای کارگاه‌های خانگی، توانی بین 300 تا 400 وات مناسب است، اما مدل‌های صنعتی می‌توانند 1000 وات یا بیشتر توان داشته باشند.
• سایز سه نظام: اندازه سه نظام ظرفیت دریل برای نگه داشتن مته‌های مختلف را تعیین می‌کند. هرچه سایز سه نظام بزرگتر باشد، دستگاه معمولاً قوی‌تر و بزرگتر است. سایزهای رایج از 10 تا 32 میلی‌متر متغیر است.
• ظرفیت سوراخکاری: حداکثر عمقی که دریل می‌تواند سوراخ کند. با توجه به عمق حفاری مورد نیاز خود، دستگاه مناسب را انتخاب کنید.
• سرعت: بازه سرعت چرخش اسپیندل قابل تنظیم است. سرعت پایین‌تر معمولاً برای مواد سخت‌تر یا مته‌های بزرگتر استفاده می‌شود. چند سرعته بودن دستگاه یک مزیت است.
• قابلیت تنظیم میز: امکان تنظیم ارتفاع و زاویه میز کار انعطاف‌پذیری کار را افزایش می‌دهد.
• وزن و ابعاد: این عوامل بر روی فضای مورد نیاز در کارگاه و قابلیت جابجایی تأثیرگذارند.
• قابلیت‌های اضافی: برخی مدل‌ها ممکن است مجهز به چراغ LED، راهنمای لیزری برای نمایش محل دقیق سوراخکاری, یا سیستم توقف عمق پیشرفته باشند.
• ساختار و مکانیزم کاری: انواع گیربکسی یا تسمه‌ای و نوع ستون (گرد یا مکعب) و نحوه چرخش کله گی می‌تواند متفاوت باشد.

برای نگهداری و افزایش طول عمر دستگاه، توصیه می‌شود آن را در محیط خشک و دور از رطوبت نگهداری کنید. تمیز کردن دستگاه پس از استفاده نیز مهم است. در صورت بروز مشکل، اگر مهارت کافی ندارید، حتماً از فرد متخصص کمک بگیرید.

در نهایت، انتخاب بهترین دریل ستونی بستگی به نیازهای کاری شما دارد. برای کارهای دقیق و سنگین در کارگاه‌ها و صنایع، دریل ستونی ابزاری ضروری و با قابلیت‌های بسیار بالا است که با وجود معایبی مانند وزن و ابعاد بالا، مزایای قابل توجهی در دقت و قدرت ارائه می‌دهد.
